Standard shape

Aluminum Channel

Name: Aluminum Extruded Shapes, Inc.
Address: 10549 Reading Road, Cincinnati, OH, 45241, US
Telephone: 513.563.2205
Price range: $$

56 standard channel configurations in common alloys and tempers. Sort or search the table to find your size, then contact us to order or request a custom die.

56 dies

All dimensions in inches · weight in lb/ft · Swipe for more columns →

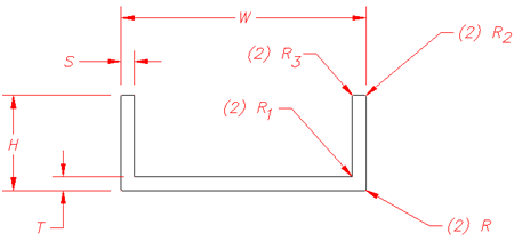

DIE# ↕	H ↕	W ↕	S ↕	T ↕	R ↕	R1 ↕	R2 ↕	R3 ↕	Wt/Ft ↕
2782	0.19	0.5	0.062	0.08	0.031	0.01	0.01	0.01	0.064
2921	0.25	1.687	0.05	0.05	0.01	0.01	0.01	0.01	0.125
HF-23	0.25	0.415	0.05	0.05	0.0313	0.0313	0.03	0.03	0.053
3454	0.281	0.438	0.064	0.156	0.031	0.01	0.031	0.031	0.099
2916	0.312	0.875	0.062	0.062	0.01	0.01	0.01	0.01	0.01
JBS-1	0.361	0.972	0.08	0.08	0.015	0.015	0.015	0.015	0.148
729-X	0.375	0.5	0.047	0.047	0.01	0.01	0.01	0.01	0.065
GPC-3	0.437	0.609	0.05	0.05	0.01	0.01	0.01	0.01	0.083
FFC-1	0.438	0.744	0.06	0.06	0.015	0.015	0.03	0.03	0.107
COL-39	0.469	0.936	0.062	0.062	0.01	0.01	0.01	0.01	0.131
NBC-26	0.5	1	0.125	0.125	0.01	0.01	0.01	0.01	0.263
LAM-2	0.5	1.25	0.125	0.125	0.01	0.01	0.01	0.01	0.3
HF-88	0.5	0.875	0.045	0.045	0.015	0.015	0.015	0.015	0.096
AES-171	0.5	0.5	0.06	0.06	0.015	0.015	0.015	0.015	0.1
COL-14	0.54	0.86	0.04	0.04	0.01	0.01	0.01	0.01	0.089
AES-107	0.563	0.625	0.063	0.063	0.015	0.015	0.015	0.015	0.122
NBC-27	0.625	1.625	0.06	0.06	0.01	0.01	0.01	0.01	0.198
3456	0.625	2	0.125	0.125	0.01	0.01	0.01	0.01	0.45
WWS-11	0.625	0.625	0.063	0.063	0.01	0.01	0.01	0.01	0.132
NBC-21	0.625	1.75	0.06	0.06	0.01	0.01	0.01	0.01	0.208
AOC-123	0.684	1.14	0.06	0.06	0.015	0.015	0.015	0.015	0.172
QMC-108R	0.687	0.624	0.062	0.124	0.015	0.015	0.031	0.031	0.176
MAY-9	0.745	0.635	0.06	0.06	0.01	0.01	0.01	0.01	0.144
3144-R	0.75	0.357	0.046	0.046	0.01	0.01	0.01	0.01	0.097
WKG-1	0.75	3	0.125	0.125	0.01	0.01	0.01	0.01	0.65
HF-67	0.75	0.937	0.062	0.062	0.015	0.015	0.015	0.015	0.172
HF-54	0.81	0.933	0.06	0.06	0.01	0.01	0.01	0.01	0.165
3488	0.875	1.25	0.125	0.125	0.01	0.01	0.01	0.01	0.413
AES-10	0.875	2.25	0.125	0.125	0.01	0.01	0.01	0.01	0.563
HF-20	0.875	0.765	0.125	0.125	0.01	0.01	0.01	0.01	0.34
GPC-1	1	0.761	0.05	0.05	0.01	0.01	0.01	0.01	0.166
SDU-1	1	0.874	0.062	0.062	0.01	0.01	0.01	0.01	0.205
COL-33	1	1.08	0.11	0.11	0.01	0.01	0.01	0.01	0.38
GMC-61	1.219	1.22	0.094	0.094	0.01	0.01	0.01	0.01	0.391
AES-12	1.25	0.75	0.125	0.125	0.01	0.01	0.01	0.01	0.45
3402	1.25	1.25	0.125	0.125	0.01	0.01	0.01	0.01	0.513
AES-149	1.25	1.375	0.125	0.125	0.015	0.015	0.015	0.015	0.544
HF-117	1.25	0.875	0.06	0.06	0.015	0.03	0.015	0.015	0.234
COL-24	1.25	1.25	0.08	0.08	0.01	0.01	0.01	0.01	0.345
HOL-1	1.5	1	0.125	0.015	0.015	0.015	0.015	0.015	0.563
DBI-1	1.5	1.375	0.055	0.055	0.01	0.01	0.01	0.01	0.283
AES-35	1.5	1.5	0.125	0.125	0.01	0.01	0.01	0.01	0.638
MCI-6	1.5	2.312	0.25	0.25	0.01	0.01	0.01	0.01	1.444
AES-11	1.5	2.5	0.125	0.125	0.01	0.01	0.01	0.01	0.787
HF-75	1.5	3	0.188	0.188	0.015	0.015	0.015	0.015	1.266
HOL-1	1.5	1	0.125	0.125	0.015	0.015	0.015	0.015	0.563
3408	1.593	1.687	0.093	0.093	0.01	0.01	0.01	0.01	0.512
MCI-7	1.605	3.6	0.187	0.187	0.01	0.01	0.01	0.01	1.444
AES-14	1.647	4	0.25	0.25	0.01	0.01	0.01	0.01	2.16
RBI-21	1.75	4	0.188	0.188	0.01	0.01	0.01	0.01	1.607
HCI-2	1.812	1.267	0.08	0.08	0.062	0.062	—	—	0.454
MAE-2	1.812	1.267	0.08	0.08	0.313	0.313	—	—	0.421
HCI-1	1.813	1.547	0.08	0.08	0.062	0.062	—	—	0.481
MAE-1	1.813	1.683	0.08	0.08	0.313	0.313	—	—	0.433
HRD-008	1.875	2.063	0.25	0.25	0.125	0.063	0.125	0.125	1.594
AES-9	2	2	0.25	0.25	0.01	0.01	0.01	0.01	1.65

All dimensions in inches · weight in lb/ft · “View” opens the die drawing (PDF) · click any column header to sort

Request a quote Don’t see your size? Custom dies 513.563.2205
