Standard shape

Aluminum Angle

Name: Aluminum Extruded Shapes, Inc.
Address: 10549 Reading Road, Cincinnati, OH, 45241, US
Telephone: 513.563.2205
Price range: $$

45 standard angle configurations in common alloys and tempers. Sort or search the table to find your size, then contact us to order or request a custom die.

45 dies

All dimensions in inches · weight in lb/ft · Swipe for more columns →

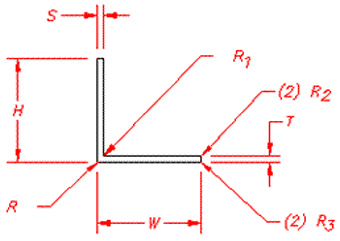

DIE# ↕	H ↕	W ↕	S ↕	T ↕	R ↕	R1 ↕	R2 ↕	R3 ↕	Wt/Ft ↕
QMC-94	0.375	0.5	0.05	0.05	0.01	0.01	0.01	0.01	0.05
538-X	0.5	0.5	0.125	0.125	0.01	0.01	0.01	0.01	0.131
105	0.5	0.5	0.06	0.06	0.01	0.01	0.01	0.01	0.067
MAC-2	0.5	0.75	0.093	0.093	0.01	0.01	0.01	0.01	0.129
807-X	0.5	1	0.05	0.05	0.01	0.01	0.01	0.01	0.088
3413	0.5	1	0.064	0.095	0.01	0.01	0.01	0.01	0.145
WWS-14	0.5	0.781	0.06	0.06	0.01	0.01	0.01	0.01	0.088
SH-24	0.562	0.75	0.062	0.062	0.01	0.01	0.01	0.01	0.092
106	0.75	0.75	0.06	0.06	0.01	0.01	0.01	0.01	0.103
3546	0.75	0.75	0.12	0.12	0.01	0.01	0.01	0.01	0.199
AES-15	0.75	0.75	0.125	0.125	0.01	0.01	0.01	0.01	0.206
NOR-1	0.75	1.25	0.05	0.05	0.01	0.01	0.01	0.01	0.12
1490	0.75	1.25	0.062	0.062	0.01	0.01	0.01	0.01	0.144
3369	0.75	1.5	0.062	0.062	0.01	0.01	0.01	0.01	0.161
COL-64	0.75	0.75	0.08	0.08	0.015	0.015	0.015	0.015	0.137
SH-62	0.875	1.875	0.09	0.09	0.01	0.01	0.01	0.01	0.287
COL-89	0.875	0.875	0.093	0.093	0.015	0.015	0.015	0.015	0.185
107	1	1	0.06	0.06	0.01	0.01	0.01	0.01	0.139
509-X	1	1	0.125	0.125	0.01	0.01	0.01	0.01	0.28
RBI-3	1.125	1.5	0.125	0.125	0.01	0.01	0.01	0.01	0.375
QMC-183R	1.17	1.12	0.12	0.12	0.01	0.01	0.02	0.02	0.313
AES-22	1.25	1.25	0.187	0.187	0.01	0.01	0.01	0.01	0.518
533-X	1.25	1.25	0.125	0.125	0.01	0.01	0.01	0.01	0.356
RBI-36	1.25	1.5	0.188	0.188	0.01	0.01	0.01	0.01	0.578
RBI-37	1.25	1.75	0.218	0.218	0.01	0.01	0.01	0.01	0.727
599-X	1.5	1.5	0.125	0.125	0.01	0.01	0.01	0.01	0.431
600-X	1.5	1.5	0.187	0.187	0.01	0.01	0.01	0.01	0.632
657-X	1.5	1.5	0.188	0.188	0.01	0.01	0.01	0.01	0.633
AES-3	1.5	2	0.25	0.25	0.01	0.01	0.01	0.01	0.975
FXC-1	1.5	2.188	0.062	0.062	0.01	0.01	0.01	0.01	0.27
AES-2	1.5	2.5	0.25	0.25	0.01	0.01	0.01	0.01	1.126
AIC-1	1.5	1.5	0.062	0.062	0.01	0.01	0.01	0.01	0.218
AFC-2	1.75	0.75	0.125	0.125	0.01	0.01	0.01	0.01	0.355
RBI-38	1.75	1.75	0.188	0.188	0.01	0.01	0.01	0.01	0.748
RBI-22	1.875	3.5	0.125	0.125	0.01	0.01	0.01	0.01	0.756
3487	2	2	0.25	0.25	0.01	0.01	0.01	0.01	1.125
2994	2	2	0.187	0.187	0.01	0.01	0.01	0.01	0.856
512-X	2	2	0.125	0.125	0.01	0.01	0.01	0.01	0.581
2995	2	3	0.125	0.125	0.01	0.01	0.01	0.01	0.732
AES-37	2	3	0.188	0.188	0.01	0.01	0.01	0.01	1.086
FKI-1A	2	3.5	0.125	0.125	0.01	0.01	0.01	0.01	0.787
FKI-1	2.5	4	0.125	0.125	0.01	0.01	0.01	0.01	0.937
QMC-141	2.685	1.375	0.25	0.25	0.01	0.063	0.01	0.01	1.142
3313	3	4	0.25	0.25	0.01	0.01	0.01	0.01	1.983
QMC-170	3.25	1	0.219	0.25	0.01	1.25	0.02	0.02	1.088

All dimensions in inches · weight in lb/ft · “View” opens the die drawing (PDF) · click any column header to sort

Request a quote Don’t see your size? Custom dies 513.563.2205
